内外压平衡波纹补偿器

用途：

内外压力平衡式波纹补偿器，从根本上解决了盲板力对固定支架的推力问题，从而简化了固定支架的设计和施工，降低了工程造价。

型号：

鑫龙波纹管制造厂生产DN100-DN1600，压力级别0.25Mpa-2.5Mpa

连接方式和产品补偿量根据用户要求。

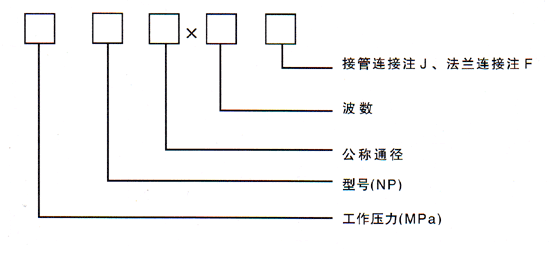

一、型号示例：

举例：1.6NP200*8j

表示：工作压力为1.6Mpa，通径DN=200mm，波数为8，接管连接的内外压平衡式波纹补偿器。

二、使用说明：

内外呀平衡式波纹补偿器，能补偿管道系统中的轴向位移，内压推力自身平衡，本结构可用于不宜设置固定支架的高物位置管线中。

三、内外压平衡式波纹补偿器对支座作用力的计算:

轴向弹性力：Fx=Kx*(f*x)

式中：Kx-轴向刚度N/mm

X-轴向实际变形量mm

f-计算系数，当预变形(包括△X=0时)f=1/2，当不进行预变形时，f=1。
